FPV монитор Skyzone M5F с DVR

Skyzone M5F представляет собой компактный FPV монитор с диагональю 5 дюймов, предназначенный для приема и отображения аналогового видеосигнала с квадрокоптеров и других FPV-систем. Устройство используется как альтернатива FPV-очкам или как внешний экран для наблюдателей, обучения пилотированию и настройки оборудования в реальном времени. Встроенный приемник и запись видео позволяют одновременно контролировать полет и фиксировать происходящее.

Основу работы составляет встроенный приемник 5.8 ГГц на 48 каналов с технологией SteadyView Fusion. Система объединяет два сигнала в единый поток или выбирает наиболее стабильный канал в режиме diversity. Это снижает разрывы изображения и мерцание при помехах, что особенно заметно при полетах в застроенной местности или при наличии отражающих поверхностей. Картинка остается стабильной даже при нестабильном уровне сигнала.

Дисплей с разрешением 800×480 пикселей и яркостью 900 люмен обеспечивает читаемость изображения на открытом воздухе. При прямом солнечном свете сохраняется различимость деталей, что важно при пилотировании на дистанции и при работе с мелкими элементами интерфейса. Формат экрана подходит для аналогового видеосигнала без дополнительного масштабирования, что снижает задержку восприятия.

Функция DVR реализует запись видеопотока в формате MJPEG с частотой до 60 кадров в секунду. Запись ведется на карту памяти microSD объемом до 128 ГБ. Такой формат позволяет сохранять полеты для последующего анализа, настройки PID-параметров или разбора ошибок управления. Высокая частота кадров обеспечивает плавность записи, достаточную для оценки динамики движения.

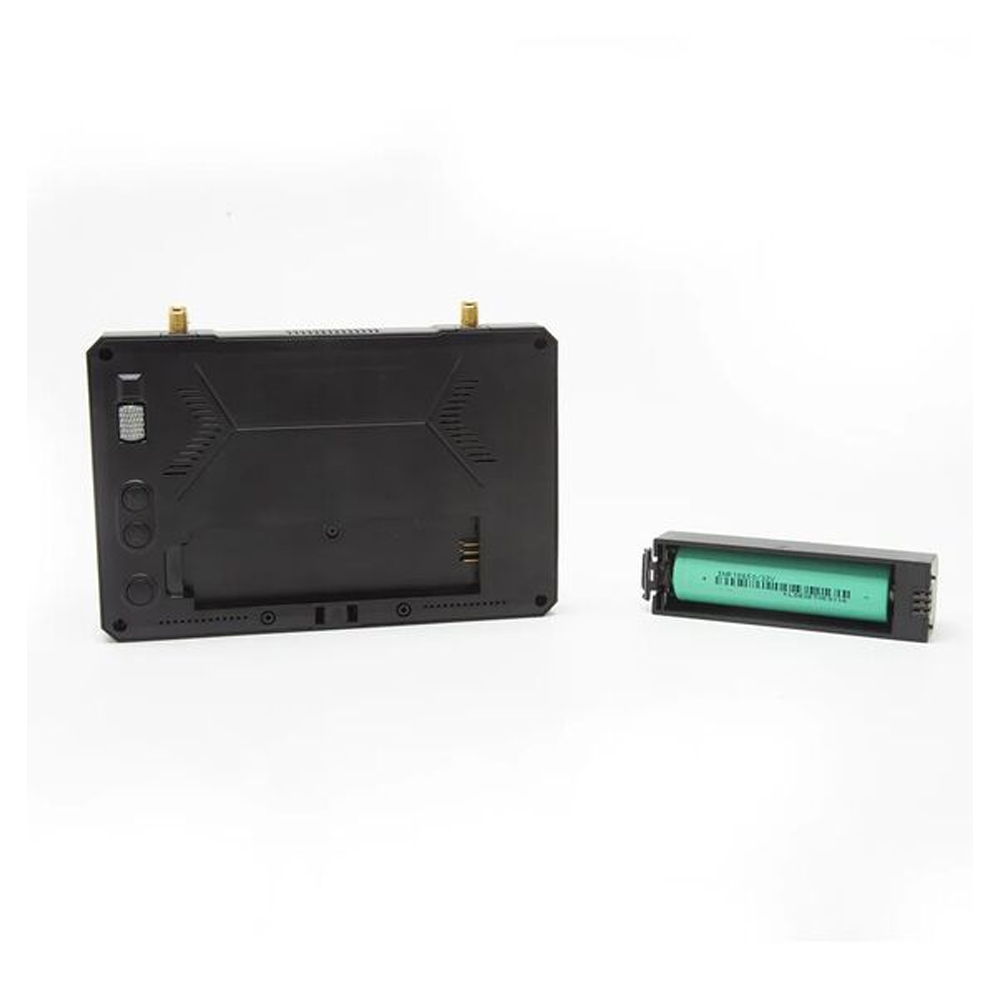

Система питания ориентирована на полевые условия. Монитор поддерживает несколько вариантов: один аккумулятор формата 18650, питание от LiPo 2–6S или подключение через USB Type-C с напряжением 5 В. Это упрощает интеграцию в различные сценарии использования, включая выездные съемки и длительные тренировки. Потребление составляет 6.24 Вт при 12 В, что позволяет оценить нагрузку на источник питания заранее.

Управление реализовано через фирменное колесо Skyzone и функцию автосканирования каналов. Пользователь быстро находит активный канал без ручного перебора частот. Интерфейс доступен на китайском и английском языках, что упрощает настройку без дополнительного обучения. Встроенная система охлаждения с вентилятором и радиатором стабилизирует работу при длительном использовании и предотвращает перегрев компонентов.

Модель применяется в обучении пилотов, когда изображение выводится на внешний экран для инструктора или группы. В настройке дронов монитор используется как контрольный дисплей для проверки видеопередатчика и камеры. При съемках устройство позволяет наблюдать за полетом со стороны без необходимости использовать очки, что удобно для операторов и ассистентов.

Технические характеристики

• Тип устройства: FPV монитор
• Диагональ экрана: 5 дюймов
• Разрешение экрана: 800×480
• Яркость экрана: 900 люмен
• Тип дисплея: LCD
• Частотный диапазон: 5.8 ГГц
• Количество каналов: 48
• Приемник: SteadyView Fusion Receiver
• Режимы приемника: Diversity Mode, Mix Mode
• Формат записи: MJPEG
• Частота записи: до 60 fps
• Поддержка карт памяти: microSD до 128 ГБ
• Языки интерфейса: китайский, английский
• Питание: DC 6.5–25.2 В, USB 5 В, аккумулятор 18650 Li-Ion
• Потребляемая мощность: 6.24 Вт
• Ток потребления: 520 мА при 12 В
• Время работы: 1.5 часа (18650, 3000 мАч)
• Система охлаждения: вентилятор с радиатором
