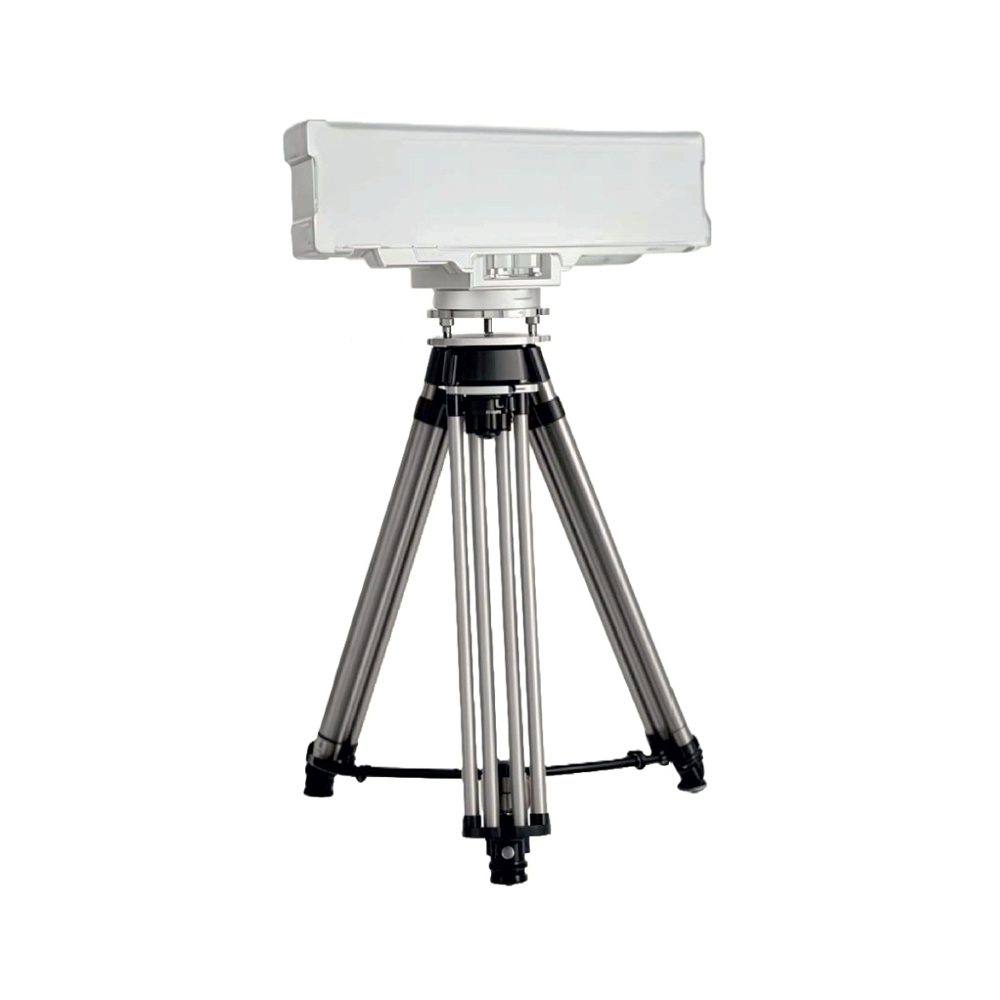

Радиолокационная станция БУГ-03D

Импульсно-доплеровская радиолокационная станция БУГ-03D предназначена для контроля воздушного пространства и обнаружения беспилотных летательных аппаратов на охраняемой территории. Оборудование применяется в системах противодействия БПЛА и обеспечивает непрерывный мониторинг с определением координат и параметров движения целей. Подходит для стационарной установки и размещения на транспортных средствах.

В основе работы используется импульсный сигнал с линейной частотной модуляцией и фазовое сканирование по углу места при механическом сканировании по азимуту. Диаграмма направленности по азимуту охватывает 0–360°, что обеспечивает круговой обзор без мёртвых зон, а по углу места составляет 0–30°. Скорость вращения антенны 30 об./мин поддерживает регулярное обновление обстановки и позволяет отслеживать динамику перемещения целей.

Работа в Ku-диапазоне обеспечивает обнаружение малых объектов с эффективной отражающей поверхностью 0,01 кв. м на дальности не менее 10 км. Станция одновременно обрабатывает до 500 целей, определяя их координаты и направление движения. Точность измерений составляет до 8 м по дальности и до 0,3° по азимуту и углу места, что позволяет использовать данные для наведения и интеграции в системы охраны периметра.

Практическое применение включает защиту промышленных объектов, складских комплексов и инфраструктурных площадок, где требуется раннее обнаружение малых воздушных целей. Возможность установки на транспортное средство позволяет разворачивать систему в полевых условиях и быстро менять позицию наблюдения в зависимости от задачи.

Габариты 900×400×700 мм и масса 70 кг позволяют размещать станцию на стационарных опорах или мобильных платформах. Энергопотребление не превышает 1000 Вт, что учитывается при проектировании системы питания. Диапазон рабочих температур от −40°C до +60°C обеспечивает эксплуатацию в различных климатических условиях без необходимости дополнительного термоконтроля.

Технические характеристики

• Тип: импульсно-доплеровская радиолокационная станция
• Диапазон частот: Ku
• Дальность обнаружения: не менее 10 км (ЭПР 0,01 кв. м)
• Количество одновременно сопровождаемых целей: до 500
• Диаграмма направленности по азимуту: 0–360°
• Диаграмма направленности по углу места: 0–30°
• Тип сканирования: импульс с линейной частотной модуляцией, фазовое по углу места, механическое по азимуту
• Скорость вращения антенны: 30 об./мин
• Точность по расстоянию: не более 8 м
• Точность по азимуту: не более 0,3°
• Точность по углу места: не более 0,3°
• Установка: стационарная, на транспортное средство
• Общая мощность: не более 1000 Вт
• Энергопотребление: до 1 кВт·ч
• Диапазон эксплуатационных температур: −40°C ÷ +60°C
• Масса: 70 кг
• Габариты (ДxШxВ): 900x400x700 мм
